徹底解説!VMware NSX の 新エディション 「NSX Security」 – 2022年版

VMware NSX Data Centerのエディションの1つである「NSX Security ライセンス」 は、2021年 NSX-T 3.2.0 と同時に新規リリースされ、NSXのエディションに加わりました。この「NSX Security ライセンス」を徹底解説してみたいと思います。

「NSX Security ライセンス」にはセキュリティを中心にしたNSX-Tの機能がご利用いただけます。「これまでのNSX-Tライセンス」、そして今回の「NSX Security ライセンス」 、それぞれに対して、どの機能が使えるのかを確認するには、機能一覧で紹介したこちらのブログをご参考ください。エディションと機能の対応表を紹介しております。



VMware NSXライセンスと機能の総まとめ – 2022年版











「NSX Security ライセンス」

VMware NSX-T 3.2 の「NSX Security ライセンス」では、以下の6個のライセンスが存在しています。これまでのNSX-Tのコンポーネントを利用しつつ、ライセンスとして「NSX Security ライセンス」というものが登場しました。「従来からのNSX-Tマネージャ」を使いつつ、このライセンスに対応したNSX-Tのセキュリティ機能がご利用いただけるような、セキュリティユースケースに特化したライセンスになっています。



この記事ではこの6個のNSXライセンスをもとに、ライセンスに対応したNSX-T 3.2 機能のマッピングや機能解説の情報を紹介したいと思います。



NSX Security ライセンス

  1. NSX Distributed Firewall
  2. NSX Distributed Firewall with Threat Prevention
  3. NSX Distributed Firewall with Advanced Threat Prevention
  4. NSX Gateway Firewall – VM版 / ISO版
  5. NSX Gateway Firewall with Threat Prevention – VM版 / ISO版
  6. NSX Gateway Firewall with Advanced Threat Prevention – VM版 / ISO版*
*NSX Gateway Firewall with Advanced Threat Prevention – ISO版 のみ今後のリリースで販売開始予定



「NSX Security ライセンス」では、「前半3つの分散」と「後半3つのGW(境界)」でライセンスが独立しており、ライセンスごとに対応する NSX-Tの機能も分けられています。

以下のように表にして、各種ライセンスで利用できる主要機能をまとめておりますので、概要の理解にお役立ていただけたけたら幸いです。





また、「NSX-T 3.2.1 で正式対応となった機能 (ゲートウェイ IDPS と ゲートウェイ TLSインスペクション : v3.2.0 では Tech Preview)」に関連したライセンス(「NSX Gateway Firewall with Threat Prevention – VM版/ISO版」)は、 3.2.1 リリースにあわせて販売開始となっています。今回解説をできるだけシンプルにするため、いくつかの機能は解説から割愛しておりますので、予めご了承ください。こちらの記事も、できる限りそうした更新情報をリアルタイムに反映できるようメンテナンスに努めたいと思います。また、これらの「NSX Security ライセンス」は、単品で購入したり、一部はこれまでの NSXにあった「ADVANCED」・「ENTERPRISE PLUS」といったエディションのアドオンとして同時購入することができますので、購入方法につきましては弊社営業または弊社販売パートナー様までお問合せいただけたらと思います。







「NSX Security ライセンス」のユースケース

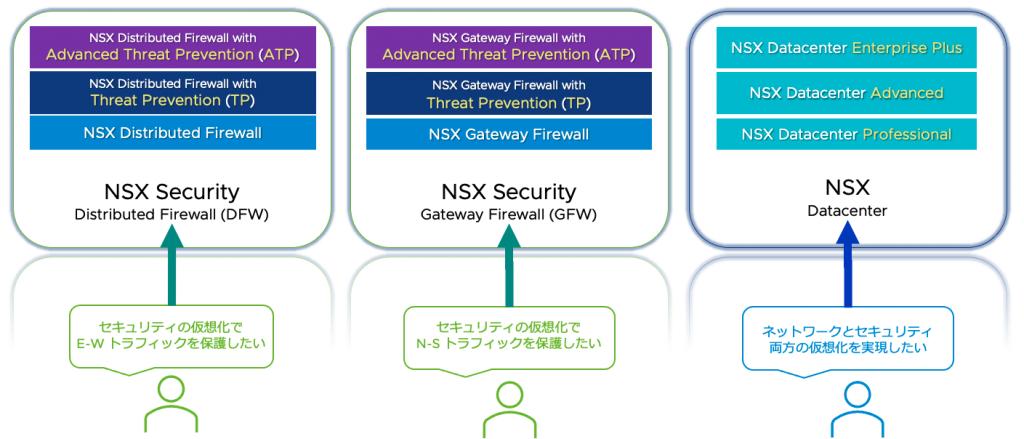

「NSX Security ライセンス」は、「NSX-Tのセキュリティ機能だけが利用できるライセンス」とご理解ください。以下のように左から「3つの分散」と「3つのGW(境界)」、そして引き続き NSX Data Center の3タイプのNSXライセンスが現在提供されています。

ここからは、「NSX Security ライセンス」のユースケースをシンプルにご紹介します。



「NSX Distributed Firewall ライセンス」

「前半の3つの分散」のライセンスでは、NSX Managerをデプロイして、ESXi Hostでマイセグや分散IPS、そしてNDRをやりたい際にフィットするライセンスです。

  • NSX Distributed Firewall
  • NSX Distributed Firewall with Threat Prevention
  • NSX Distributed Firewall with Advanced Threat Prevention



こうした「NSX Distributed Firewall ライセンス」のユースケースは、「vSphere基盤にNSX-Tのセキュリティ機能だけを利用したい、セキュリティレベルを向上させたい」と言ったセキュリティ対策に特化したものになっています。
NSX-Tのセキュリティ機能だけを利用したい場合、このライセンスだけでご利用いただけます。これまでの NSXにあった「PROFESSIONAL」・「ADVANCED」・「ENTERPRISE PLUS」といったエディションと同時に利用いただく必要はありません。(詳細はこちら

オーバーレイネットワーク不要で利用できますので、vSphereの構成を変更せずに「VDSがあればFWやIPS、NDRと言ったセキュリティをアドオンできる」、これがなりよりのメリットです。

また、これまでVDSをご利用でなかった vSphere Standard の場合、なんとvSphere Standard と「NSX Security ライセンス」の組み合わせで、VDSがご利用いただけます詳細はこちら)。
これにより、vSphere Standard環境もここでご紹介する機能がご利用いただけますので、vSphere基盤のセキュリティレベルを格段に高めることができるんです。



「NSX Gateway Firewall ライセンス」

また、「後半3つのGW(境界)」のライセンスは、NSX Managerと NSX Edgeをデプロイして、NSX T0/T1 Gatewayで境界ファイアウォール機能を動作させる「ファイアウォールアプライアンス」のような境界セキュリティを導入したい場合にフィットするライセンスです。

  • NSX Gateway Firewall – VM版 / ISO版
  • NSX Gateway Firewall with Threat Prevention– VM版 / ISO版 (v3.2.1より販売)
  • NSX Gateway Firewall with Advanced Threat Prevention– VM版 / ISO版



こうした「NSX Gateway Firewall ライセンス」のユースケースは、「データセンター基盤に対してNSX-Tの境界ファイアウォール機能だけを利用したい、境界型を活用してセキュリティレベルを向上させたい」と言ったセキュリティ対策に特化したものになっています。
NSX-Tの境界型セキュリティ機能だけを利用したい場合、このライセンスだけでご利用いただけます。これまでの NSXにあった「PROFESSIONAL」・「ADVANCED」・「ENTERPRISE PLUS」といったエディションと同時に利用いただく必要はありません。

1点だけ補足として、「NSX Gateway Firewall ライセンス」にVM版 と ISO版の2タイプの提供となっています。それぞれのタイプで、ライセンスの購入方法(算出ロジック)が異なりますので、ここで解説したいと思います。

NSX Edgeを仮想アプライアンスとしてデプロイしてGateway Firewallを利用する場合は、ESXi に 「Edge VM」をデプロイして利用しますので、ライセンス購入数(Core数)は Edge VMに搭載するvCPUとなります。そこで、ライセンス名にVMと表現されています。

NSX Edgeを物理アプライアンスとしてデプロイしてGateway Firewallを利用する場合は、「EDGEベアメタル」ということで x86サーバに NSX Edge OS (ISOイメージ)をインストールして利用利用しますので、ライセンス購入数(Core数)は x86サーバに搭載するコア数となります。そこで、ライセンス名にISOと表現されています。









「NSX Security ライセンス」に含まれるNSX-Tのセキュリティ機能

「NSX Security ライセンス」にはセキュリティを中心にしたNSX-Tの機能がご利用いただけます。どの機能が実際に利用可能かを確認するには、機能一覧で紹介したこちらのブログをご参考ください。エディションと機能の対応表を紹介しております。



VMware NSXライセンスと機能の総まとめ – 2022年版





また、以下のデータシートやKBにも対応表が紹介されています。上記の機能表ではカバーされていない詳細機能につきまして、こちらも合わせてご参考ください。



また、「NSX Security ライセンス」に含まれる特徴的なNSX-Tのセキュリティ機能は以下のブログでそれぞれ丁寧に解説されておりますので、ぜひご参考ください。



分散ファイアウォール



L7アプリケーション ファイアウォール、RDSH



分散 IDS / IPS



VMware NSX NDR



NSX INTELLIGENCE



VMware vRealize Log Insight for NSX (vRLI)





よくいただくご質問



Q – 「NSX-T ライセンス」 ならびに 「NSX Security ライセンス」を用いてVDSは利用できますか?
A – NSX-Tデータセンターライセンスを用いてVDS7.0が利用できます。NSX Security ライセンスでは、「NSX Distributed Firewall」、「NSX Distributed Firewall with Threat Prevention」、「NSX Distributed Firewall with Advanced Threat Prevention」を用いてVDS7.0が利用できます。これにより、たとえば vSphere Standard と NSXライセンスの組み合わせにより VDS7.0を展開することができます。手順の詳細はこちらのブログを参考ください。

VDSポートグループ (vSphere 6.7以降) で 分散FW など NSX セキュリティ機能を利用する場合は、「NSX Security ライセンス」で対応しています。PROFESSIONAL などの 「NSX-T ライセンス」では対応していませんので、「NSX-T ライセンス」では引き続きNSXポートグループ(以前から NSX-T がサポートしている NSX Managerで作成するセグメント/ポートグループのこと)をご利用ください。

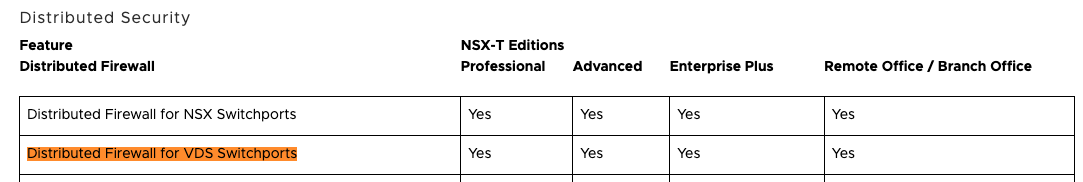

PROFESSIONAL などの 「NSX-T ライセンス」でも対応されることになりました。こちらの KB にある以下の表の内容のように、
VDSポートグループ (vSphere 6.7以降) で 分散FW など NSX セキュリティ機能を利用する「Distributed Firewall for VDS Switchports」が PROFESSIONAL 以上でもご利用いただけます。





Q –  vRealize Log Insight(vRLI) は 「NSX Security ライセンス」に含まれていますか?
A –  含まれております。My VMwareで NSX Securityライセンスで vRLI のデプロイイメージが入手できるようになっています。



Q –  Trendmicro社のDeep Securityの Agentless AVとDFW連携はこのエディションで利用できますか?
A –  含まれておりません。「ADVANCED」・「ENTERPRISE PLUS」で利用いただけます。こちらのデータシートの「Integration with distributed firewall (Active Directory, VMware AirWatch®, endpoint protection and third-party service insertion)」の項目をご確認ください。



Q – 「NSX Security ライセンス」では、NSX Managerのデプロイは必須なのでしょうか?
A –  NSX-T Managerのデプロイは必須になります。「NSX Security ライセンス」で利用できるNSX-Tのセキュリティ機能は、NSX-T Managerで設定を行い利用します。



Q – 「NSX Distributed Firewall ライセンス」と「NSX Gateway Firewall ライセンス」を同じNSX Managerで使うことって可能なのでしょうか?
A –  可能です。両方のライセンスキーをNSX Managerにいれていただき、両方の機能を同時にご利用いただけます。



– – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – –
