VMworld 2014 からの注目セッション 第7回 – SRM と VR について

皆様こんにちは。VMware の北村と申します。VMworld 2014 からの注目セッションの最終回 (7回目) は、「BCO2629: Site Recovery Manager and vSphere Replication: What’s New Technical Deep Dive」のセッション内容についてご紹介します。
BCO2629-7

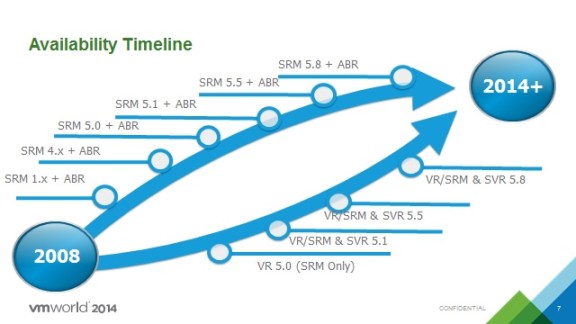

VMware vCenter™ Site Recovery Manager™ (以下、SRM) は、約 6年前の 2008年の 12月に最初のバージョン (1.0) をリリースしましたが、今回の 5.8 は 7回目の大きなリリースとなります (注: スライドでは SRM 4.0.x と 4.1.x が 4.x として記載されていますので、今回の 5.8 が 6回目のリリースに見えますが実際は 7回目です)。
また、vSphere Replication (以下、VR) は、2011年の 9月に SRM との同時利用のみをサポートした最初のバージョン 5.0 (5.1 以降から VR 単体での利用をサポート) をリリースし、今回の 5.8 は 4回目の大きなリリースとなります。
BCO2629-10
初めに SRM のおさらいになりますが、SRM は、vSphere 環境のための災害対策を自動化する業界トップのソリューションとして、次の主な機能を提供しています。

  • 数千の仮想マシンのリカバリ プランを集中的に管理
  • 無停止でのリカバリ テスト
  • 自動化された DR ワークフロー
  • VMware の製品スタックに統合

これらの機能により、次のようなメリットを得る事が可能です。

  • 50% 以上の DR 管理のコストを低減
  • マニュアル操作のリスクと複雑性を排除
  • 迅速で容易に予測可能な RTO を実現
  • 仮想化されたアプリケーションに対しポリシー・ベースの DR コントロールを提供

BCO2629-11
SRM の典型的なユースケースとしては、こちらのスライドにある様に、災害対策、災害回避、計画移行、などがあげられます。
BCO2629-14
今回の SRM 5.8 の新機能ですが、次の 3つのカテゴリでそれぞれ機能拡張が行われています (※はアレイ・ベースのレプリケーション使用時)。

    1. SDDC のための DR
  • セルフ・サービス、ポリシー・ベースのアプリケーションの DR 保護として、vCO プラグインを利用した vCAC ブループリントとの統合 (※)
  • DR に対応した SDS として、SRM と VR と Virtual SAN との統合
    1. スケーラビリティの強化
  • 5 倍のスケールの保護:vCenter Server (※) あたり 5,000 までの保護された VM
  • 2 倍のスケールのリカバリ:vCenter Server (※) あたり 2,000 VM まで同時にリカバリ
  • 性能改善:ストレージスタックを改善し、RTO を削減
    1. 運用の簡素化
  • vSphere と UI を統合:vSphere Web Clientプラグイン
  • 簡素化された IP アドレス管理:サブネット・レベルでのルール・ベースのカスタマイズ
  • より迅速なインストール:組み込みデータベースのオプション (vPostgre)

BCO2629-33  BCO2629-34
次に VR です。SRM 同様、最初に VR のおさらいからお伝えします。VR は、vSphere Essentials Plus Kit、および、vSphere Standard Edition 以上で利用可能な、vSphere プラットフォームに統合されたホスト・ベースで仮想マシンをレプリケーションする機能を提供します。主な特徴には以下があります。

  • 仮想アプライアンスとして提供される為、容易なデプロイ
  • UI は vSphere Web Client に統合
  • OS やアプリに関係なく仮想マシンを保護
  • 柔軟な RPO ポリシー (15分から 24時間)
  • 個々の仮想マシンの迅速なリカバリ
  • SRM 為のレプリケーション・エンジン (アレイ・ベースのレプリケーション未使用時)
  • 様々な形態のストレージ (SAN、NAS、ローカル、および、VSAN) とのコンパチビリティ

BCO2629-35
次に、VR のユースケースとしては以下があります。

  • データ保護、および、災害対策
  • データセンター移行での利用
  • SRM 為のレプリケーション・エンジン
  • VR 単体でのレプリケーション
  • 同じサイト内でのレプリケーション

VR 5.8 の新機能として、次の 2点の機能拡張がありました。
BCO2629-36

  • 仮想マシンの vCloud Air へのレプリケーションが追加されました (実は、この機能は VR 5.6 から実装されていますが、UIがローカライズされたのは今回の 5.8 からになります)

BCO2629-42  BCO2629-43  BCO2629-44

  • vSphere Replication レポーティング機能が強化されました

BCO2629-48
新機能ではありませんが、VR の現実のレプリケーション・トラフィックを生み出さずに、仮想マシンのレプリケーションによるネットワークへの影響をモデル化する事を可能にするアプライアンスとして、VMware Labs の Flings に公開されている vSphere Replication Capacity Planning Appliance についての紹介がありました。
VR の対象としたい仮想マシンをレプリケーションする為に必要なネットワーク・トラフィックをグラフで表示する事が可能で、実際に必要となるネットワーク・トラフィックを計算するのに参考となるツールだと思いますので、ご興味がある方は以下の参考情報を元に是非お試し下さい。
参考情報:

  • https://labs.vmware.com/flings/vsphere-replication-capacity-planning-appliance
  • http://blogs.vmware.com/vsphere/2014/04/vsphere-replication-capacity-planning-appliance.html
